Ri4Power-Zn 저전압 스위치 기어

집 / 제품 / 저전압 스위치 기어 / Ri4Power-Zn 저전압 스위치 기어

저전압 스위치 기어

Ri4Power-Zn 저전압 스위치 기어

RI4Power-Zn 지능형 저전압 스위치 기어는 표준 금형 부품을 갖춘 공장에서 조립 된 일종의 조합 된 저전압 스위치 기어 (스위치 기어)로, 전원 공급 장치 및 배포 시스템에 적합한 AC 50 또는 60Hz, 정격 작동 전압입니다. ≤ 690V, 정격 작업 전류 ≤ 6300A이며 전기 에너지 분포, 변환, 제어 및 반응 전력 보상으로 사용됩니다. 이 제품은 높은 신뢰성의 요구 사항과 고급 지능형 장비의 통합을 충족시키기 위해 구축, 산업, 에너지, 인프라 및 기타 응용 프로그램에 적합합니다 .3
저희에게 연락하십시오 상하이 Infraswin Energy Co., Ltd.
PREV: No previous article NEXT:PZ30 배포 상자

개요

RI4Power-Zn 지능형 저전압 스위치 기어는 표준 금형 부품을 갖춘 공장에서 조립 된 일종의 조합 된 저전압 스위치 기어 (스위치 기어)로, 전원 공급 장치 및 배포 시스템에 적합한 AC 50 또는 60Hz, 정격 작동 전압입니다. ≤ 690V, 정격 작업 전류 ≤ 6300A이며 전기 에너지 분포, 변환, 제어 및 반응 전력 보상으로 사용됩니다. 이 제품은 높은 신뢰성 및 고급 지능형 장비의 통합 요구 사항을 충족시키기 위해 구축, 산업, 에너지, 인프라 및 기타 응용 프로그램에 적합합니다. RI4Power-Zn은 세계 시스템 솔루션 제공 업체 인 Rittal의 TS8 캐비닛 위에 개발 된 국제 제품입니다.
참조 표준 : IEC60439, GB/T14048_1, GB7251.1, GB7251.8 GB, GB7947, JB/T9661.

모델 의미

제품 개요

운영 환경

1. 주변 온도 : 주변 공기 온도는 40 ° C를 초과하지 않으며 -5 ° C 미만으로 떨어지지 않으며 평균 온도는 24 시간 내에 35 ° C를 초과하지 않습니다.
2. 주변 습도 : 공기가 깨끗하고 상대 습도가 40 °의 온도에서 50%를 초과하지 않으며 더 높은 온도에서 상대 습도가 높아집니다. 예를 들어, 20 ° C에서 90% 및 25 ° C에서 짧은 기간 동안까지; 그러나 온도 변화로 인해 적당한 축합이 때때로 발생할 수 있습니다.
3. -25 ° C와 55 ° C 사이의 온도 범위는 수송 및 저장 공정에 적합합니다.
4. 고도는 2000 미터를 초과하지 않습니다.
5. 지진 강도는 8도를 초과하지 않습니다.
6. 환경 오염 수준 : 레벨 3.
7. 사용 조건이 위의 작업 조건에 있지 않은 경우, 사용자는 제조업체에 제안하고 솔루션을 협상합니다.

전기 매개 변수

정격 전압 v

메인 회로

AC400V 、 AC690V

보조 회로

AC220V 、 AC400V 、 DC110V 、 DC220V

정격 절연 전압 v

메인 회로

AC690V v AC1000V

정격 충동 견해 전압 (1.2/50μs) KV

메인 수렴 버스 바

8kv

피더 회로

6kv

정격 전류 (IPX3)*a

메인 버스 바

1000a 50 1250a 、 1600a 、 2000a 、 2500a 、 3150a 、 3600a 、 4000a 、 5000a 、 6300a*

수직 버스 바

1000a (서랍 유형), 1500a (서랍 유형 용량 증가 유형)

≤2000 (플러그인 MCCB)

정격 단기 내시 견적 전류 ka/1 초

메인 버스 바

50、8000100

수직 버스 바

50、80090

정격 피크 견적 전류 ka/0.1second

메인 버스 바

105、1767220

수직 버스 바

105、1767198




구조적 특성

인클로저 보호 :
1. 스위치 기어 인클로저 보호 수준 : 표준 인클로저는 IP54이고 IP31, IP33, IP4X는 필요에 따라 선택할 수 있습니다.
IP41, IP43, IP5X, IP54.
2. 더 높은 수준의 보호를 선택할 때는 열 소산 감소로 인해 스위치 기어의 용량 감소를 고려해야합니다.
3. 서랍 유닛의 인클로저 보호는 서랍을 연결, 테스트 및 메인 스위치 닫기 또는 개방 위치에서 제품 선택의 요구 사항입니다. 서랍 유닛이 제거 된 위치에 있으면 구획과 위험한 라이브 부품 사이의 보호 레벨은 다음과 같습니다.
IPXXB.
4. 스위치 기어 캐비닛에서 구획의 분할은 IEC 439-1, 3 또는 4의 요구 사항을 충족하며 구획 간 보호 클래스는 IP2X의 요구 사항을 충족합니다.


캐비닛 분류 :
스위치 기어 캐비닛의 사용에 따르면 다양한 캐비닛 구조로 조립 될 수 있으며 기능 단위 프레임 구조는 다음 캐비닛 유형으로 나눌 수 있습니다.

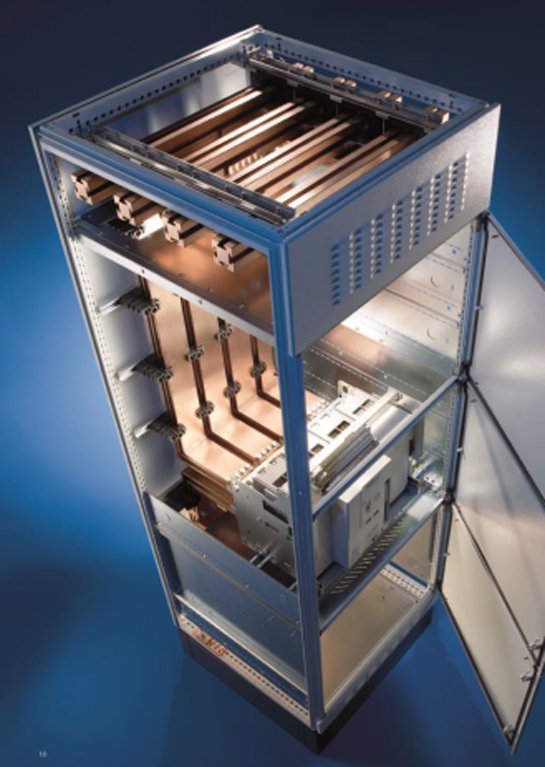

1. PC 캐비닛 : 주로 프레임 타입 회로 차단기 또는 대용량 나이프 퓨즈 스위치와 함께 설치되며, 일반적으로 들어오는 스위치 기어 및 고전류 분배 콘센트 캐비닛에 일반적으로 사용됩니다. (그림 2) 스위칭 용량 및 크기 요구 사항에 따라 PC 캐비닛은 다양한 폭을 가질 수 있습니다. 다양한 유형의 프레임 형 회로 차단기 또는 나이프 퓨즈 스위치를 PC 캐비닛에 설치할 수 있으며 1 ~ 3 세트의 프레임 형 회로 차단기를 필요에 따라 설치할 수 있습니다. 두 프레임 회로 차단기가 설치되면 왼쪽 오른쪽 배열이 일반적으로 사용됩니다. 왼쪽 오른쪽 배열, 캐비닛 너비는 상단 및 하부 배열에 비해 증가하지만 상단 및 하부 배열과 비교하여 열 소산 조건이 더 좋으며 긴 경우 상단 및 하부 배열보다 낫습니다. 용어 풀로드 작동. 수평 버스 바 캐비닛 후면 배열 정격 전류 ≥ 4000A 인 경우 버스 바 캐비닛은 400mm 너비의 버스 바 전송 캐비닛 또는 버스 바 브리지 전송을 증가시켜야합니다. 수평 버스 바 캐비닛 상단 배열 정격 전류> 3200A 인 경우 버스 바 캐비닛은 300mm ~ 400mm 너비의 버스 바 전송 캐비닛을 증가시켜야합니다.
2. MCC 캐비닛 : 주로 모터 제어 센터 또는 소규모 분배 센터에 일반적으로 사용되는 성형 케이스 회로 차단기, 컨택 터, 열전기 또는 소규모 나이프 퓨즈 스위치와 함께 설치됩니다. 콘센트에는 두 가지 유형의 콘센트가 있습니다 : 캐비닛 측면 콘센트와 캐비닛 후면 배출구.
3. 혼합 PC 및 MCC 캐비닛 : 스위치 기어는 부분적으로 PC 회로이며 부분적으로는 MCC 회로입니다. 혼합 구조를 사용하면 캐비닛 구성 요소의 설치 효율이 향상되고 스위치 기어 수가 줄어 듭니다. 일반적으로 PC와 MCC를 분리하고 사용 및 유지 보수를 용이하게하기 위해 다른 캐비닛에 프레임 회로 차단기 및 서랍 장치를 찾는 것이 좋습니다. 그러나 특별한 상황에서는 PC와 MCC를 혼합 할 수 있습니다. 혼합 설치의 경우 PC는 캐비닛의 상단에 배치해야하며 서랍 장치는 하단에 배치되어야하며 수직 전송을위한 PC와 서랍 유닛 사이에 8E의 공간이 있어야합니다. 버스 바. 자세한 내용은 기본 프로그램을 참조하십시오.
4. 반응성 전력 보상 캐비닛 : 주로 시스템의 저전압 반응 전력 보상에 사용되는 저전압 전력 커패시터 및 해당 제어 회로 설치. 사용중인 장비에 따라 자동 반응성 전력 보상 캐비닛은 대략적인 정현파 파형과 정류기에 의해 공급되고 필터링 회로가 장착 된 반응 전력을 갖춘 그리드의 반응성 전력을 보상하도록 설계되었습니다.


설치 지침

최적의 설치 절차와 품질을 보장하기 위해 특별히 훈련 된 특수 직원은 현장에서의지도 및 감독을 책임지고 이러한 지침에 따라 해당 작업을 수행해야합니다.
1. 설치 사이트의 일반적인 요구 사항 :
스위치 기어를 설치하기 전에 유통실에서의 토목 공사를 완료하고 받아 들여야하며 조명 및 설치를위한 전원 공급 장치 및 환기가 장착되어 있어야합니다. 분배 실은 건조하고 깨끗하며 에어컨이 완비되어야하며 잠글 수있는 도어가 있으며 벽과 케이블 트렌치를 통해 구멍이 있어야합니다. 유통 실의 천장 높이는지면에서 3000mm 이상이어야하며 모든 유통 실의 조건은 실내 스위치 기어의 정상적인 사용을 위해 규정 된 환경 조건을 충족해야합니다.
2. 분배 실 레이아웃 계획 :
스위치 기어 캐비닛의 경우 측면 케이블 콘센트가 사용될 때 모든 설치, 시운전 및 유지 보수가 전면에서 수행되며 벽에 설치하여 바닥 공간을 절약 할 수 있습니다. 후면 케이블 콘센트가 사용될 때, 캐비닛 뒷면에서 케이블의 설치 및 유지 보수를 수행해야하므로 캐비닛은 벽에서 멀리 설치되도록 설계되었습니다. 그러나 일반적으로 분배 실의 바닥 공간이 허용되면 스위치 기어가 벽에 설치되지 않은 상태에서 분배 실의 레이아웃을 설계하는 것이 좋습니다. 파티션 벽과 스위치 기어의 양면 사이에 파티션 벽으로의 전환 기기를 설치, 유지 보수 및 소방 전투가 더 쉬워집니다.


주문 정보

스위치 기어가 주문되면 사용자는 다음 정보를 제공해야합니다.
기본 라인 체계 및 단일 라인 시스템 다이어그램, 시스템 목적에 대한 데이터, 정격 전압, 정격 전류, 정격 단락 파괴 전류 등;
스위치 기어의 배열 다이어그램 및 분배 실의 계획 레이아웃;
들어오고 나가는 케이블의 사양;
각 스위치 기어 캐비닛, 이름, 모델 및 기타 액세서리의 수량 및 발행 할 장비 목록 내에 조립할 모든 종류의 전기 장비의 자세한 모델, 수량 및 사양;
2 차 회로 전개 다이어그램;
캐비닛 색상과 같은 다른 특별한 요구 사항.


공장 문서 및 액세서리
제조업체는 배송 시점에 다음 문서 및 액세서리를 제공해야합니다.
1. 배송 목록
2. 적합성 및 공장 테스트 보고서.
3. 운영 지침
4. 관련 전기 도면
5. 주요 구성 요소 매뉴얼
6. 계약에 지정된 캐비닛 도어 키, 작동 핸들 및 예비 부품.


모양과 장착 치수

스위치 룸 바닥 : 스위치 기어의 수가 작고 무게가 가벼워지면 스위치 룸 바닥에 직접 장착 할 수 있습니다. 설치의 바닥은 매우 평평하고 충분한 하중을 갖는 용량을 갖아야합니다. 필요한 경우 설치 조정 중에 스위치 기어 아래에 심을 삽입 할 수 있습니다 .
