중간 전압 스위치 기어

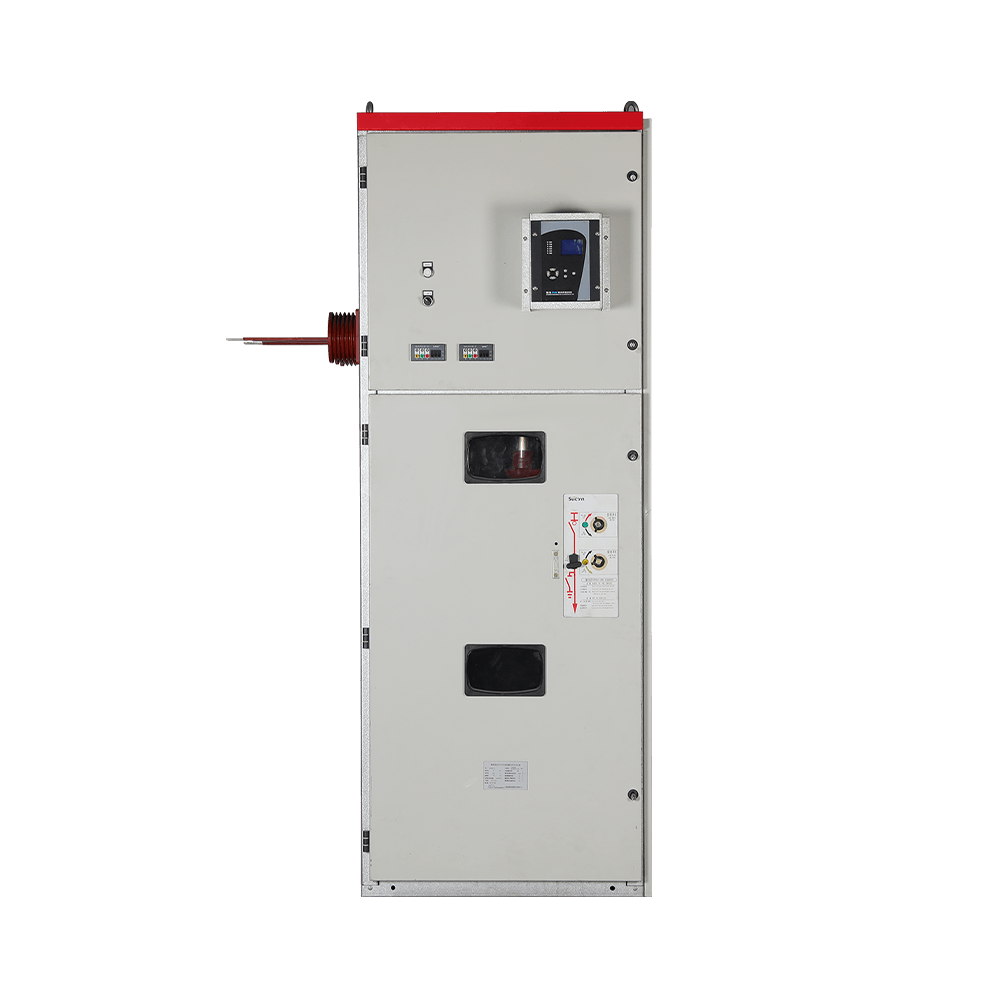

P/V-12 (D) -W550 탈착식 교대 전류 금속으로 밀폐 된 스위치 기어
제품 개요
| 이름 | 단위 | 파라 메트릭 | |
| 정격 전압 | KV | 12 | |
| 정격 주파수 | HZ | 50 | |
|
정격 단열재 수준 | 산업 주파수 견해 전압 (1 분) | KV | 42 |
| 번개 서지 견해 전압 (피크) | KV | 75 | |
| 메인 버스 바 등급 전류 | 에이 | 1250A/3150A | |
| 단시간 견해 전류 등급 | 카 | 31.5 | |
| 단기 지구력 시간 등급 | 에스 | 4 | |
| 정격 피크 견해 전류 | 카 | 80 | |
| 보호 수업 | 스위치 기어 하우징 |
| IP41 |
| 스위치 기어 구획 사이 |
| IP2X | |
Smain 구성 요소 옵션 (회로 차단기)
| 정격 전압 | KV | 12 |
| 정격 전류 | A | 630, 1250 |
| 정격 산업 주파수 견해 전압 (1 분) | KV | 42 |
| 정격 번개 임펄스 견상 전압 (피크) | KV | 75 |
| 정격 단락 차단 전류 | 카 | 25, 31.5 |
| 정격 단기 견해 전류 (4 초) | 카 | 25, 31.5 |
| 전기 생활 등급 |
| E2 |
| 기계적 수명 |
| 10000 (M2) |
기본 구성 요소 옵션 (Earth Switch)
| 정격 전압 | KV | 12 |
| 단시간 견해 전류 등급 | 카 | 31.5 |
| 단락 기간 등급 | 에스 | 4 |
| 정격 단락 폐쇄 전류 | 카 | 80 |
| 정격 피크 견해 전류 | 카 | 80 |
| 정격 산업 주파수 견해 전압 (1 분) | KV | 42 |
| 정격 번개 임펄스 견상 전압 (피크) | KV | 75 |
| 기계적 수명 | 次 | 2000 |
기본 구성 요소 옵션 (현재 변압기)
| 정격 1 차 전류 + (a) | 정확도 클래스 조합 | 등급 출력 (VA) | 단기 열 전류 (KA/S) | 정격 동적 안정성 전류 (KA) |
| 50,75,100,150,200 | 0.5/10p10 | 5 | 63 | 125 |
| 250,300,350,400 | 0.5/10p10 | 5 | 63 | 125 |
| 450,500,550,600 | 0.5/10p10 | 5 | 63 | 125 |
| 650,700,800,1000 | 0.5/10p10 | 5 | 63 | 125 |
1 차 기본 회로 체계 (이중 회로 차단기 콘센트)
| 주요 배선 체계 | 구성 요소 이름 | 모델 사양 | 메모 |
| | 지구 스위치 | EK6-12/31.5-150 | 고정 제형 |
| 케이블 커넥터 | hy5w 囗 -17-45Z | 사용 가능한 다른 모델 | |
| 전류 변압기 | LDJ-10-140-1 0.5/10p10 | 고정 제형 | |
| 진공 휴식 | IVB-12/T 또는 VD4/P-12 | 고정 제제 ( 630a) | |
| 메인 버스 바 | tym | 1250a ~ 3150a | |
| 진공 휴식 | IVB-12/T 또는 VD4/P-12 | 고정 제제 (630a) | |
| 전류 변압기 | LDJ-10-140-1 0.5/10p10 | 고정 제형 | |
| 케이블 커넥터 | hy5w 囗 -17-45Z | 사용 가능한 다른 모델 | |
| 지구 스위치 | EK6-12/31.5-150 | 고정 제형 | |
| 사용 | 피드 (케이블) | ||
| 전체 치수 | 550W*1650D*2400H (전면 및 후면 도어를 제외한 깊이 치수) | ||
| 주요 배선 체계 | 구성 요소 이름 | 모델 사양 | 메모 |
| |
|
|
|
| 전압 변압기 | JDZX10-10AR | 고정 제형 | |
| 퓨즈 | XRNP 囗 -12 0.5A 50KA | 고정 제형 | |
|
|
|
| |
| 메인 버스 바 | tym | 1250a ~ 3150a | |
| 진공 휴식 | IVB-12/T 또는 VD4/P-12 | 고정식 (1250a) | |
| 전류 변압기 | LDJ-10-140-1 0.5/10p10 | 고정 제형 | |
| 케이블 커넥터 | Hy5W 1 -17-45Z | 사용 가능한 다른 모델 | |
|
|
|
| |
| 사용 | 들어오는 전보 am pt | ||
| 전체 치수 | 550W*1650D*2400H (전면 및 후면 도어를 제외한 깊이 치수) | ||
| 사용 | Pt | 공급기 | 공급기 | 공급기 | 공급기 | Pt |
|
메인 커넥터 와이어 그룹 조합 프로그램 케이스 | | |||||
| 사용 | 들어오는 전보 | 공급기 | incommunicado | 부모 조합 | 공급기 | 들어오는 전보 |
| 캐비닛 너비 치수 | 550 | 550 | 550 | 550 | 550 | 550 |
| 사용 |
|
| 공급기 |
|
| 공급기 |
|
| |
|
메인 커넥터 와이어 그룹 조합 프로그램 케이스 | | ||||||||
| 사용 | 들어오는 전보 | Pt | 공급기 | incommunicado | 부모 조합 | 공급기 | PT | 들어오는 전보 | |
| 캐비닛 너비 치수 | 1000 | 800 | 550 | 1000 | 1000 | 550 | 800 | 1000 | |
스위치 기어 설치 레이아웃 :
